[Offen] RWE und Velux

[bsx]

Moin moin

Nur eine kleine Frage hat jemand eine Lösung um Velux Solarrolladen mit RWE zu steuern

---

Sonnige Grüsse aus Ratekau (fast) an der schönen blauen Ostsee
Peter Sörensen

Besuch uns doch mal unter www.bsx.de und www.timmendorfer.de

bsx.de

[Haegar]

Ich werde Versuchen "Velux KLF 050" mit einer "RWE Unterputz Rolladensteuerung" zu koppeln.
http://www.velux.de/fachkunden/services-...unterlagen
http://www.velux.de/~/media/marketing/de...f?la=de-de

WICHTIG: auf keinen Fall darf man das Velux KLF 050 direkt an die Ausgangsleitungen der RWE Rolladensteuerung anschließen, denn die RWE Schalter liefern 230V AC und das zerstört sofort die Elektronik des Velux Funksenders. Schlimmstenfalls kommt es zum Brand!

Die Kopplung muss vielmehr über Relais erfolgen.

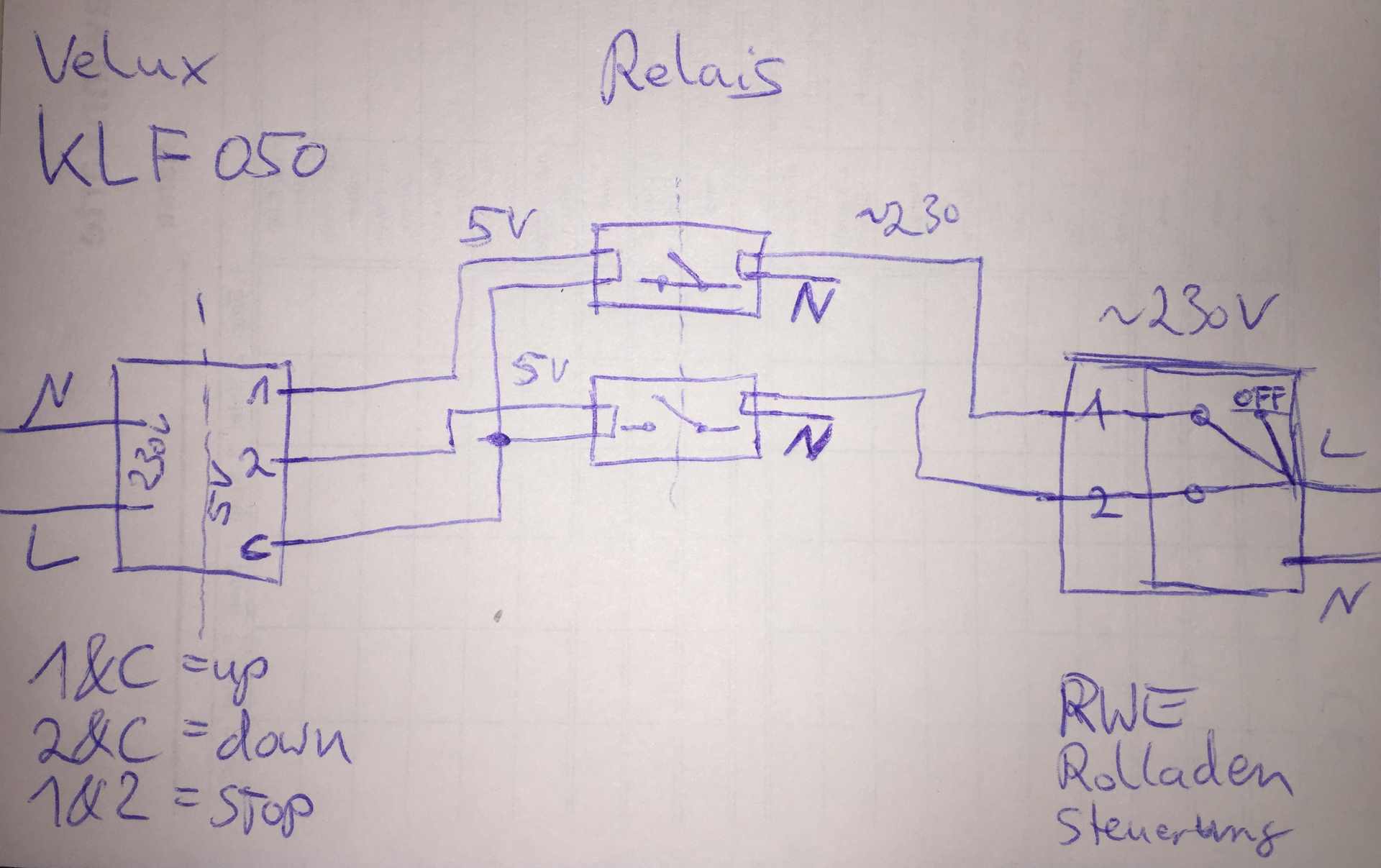

Schaltbild:
Ich habe das selber noch nicht so realisiert, bespreche die Schaltung gerade aber mit meinem Elektriker.

[Haegar]

Das Velux KLF 050 WW habe ich schon da und erfolgreich mit meinen Rollos gekoppelt: https://youtu.be/OJvRfJHJnH4

[Haegar]

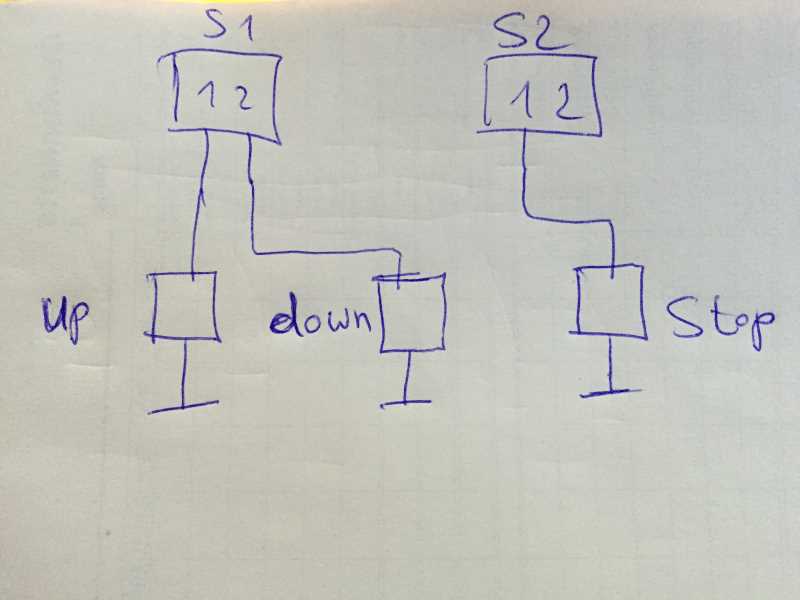

Hier die Logikschaltung, wie ich über einen RWE Wandschalter gedenke, das Velux Rollo zu bedienen.
Die Hürde dabei war, dass das Velux Rollo das Stopsignal als hoch&runter gleichzeitig erwartet, während RWE SmartHome ein loslassen der Richtungstaste bzw. ein 1 sekündiges drücken der Richtungstaste schicken würde.

https://youtu.be/n31F6jILjGI

Über die Logikfunktion und je 2 Unterputz Rolladensteuerung (UP RO) je Velux Rollo, kann ich dann die 3 Zustände wie folgt signalisieren:
UP RO 1: hochfahren / runterfahren / kein Signal
UP RO 2: Stop / kein Stop

[Haegar]

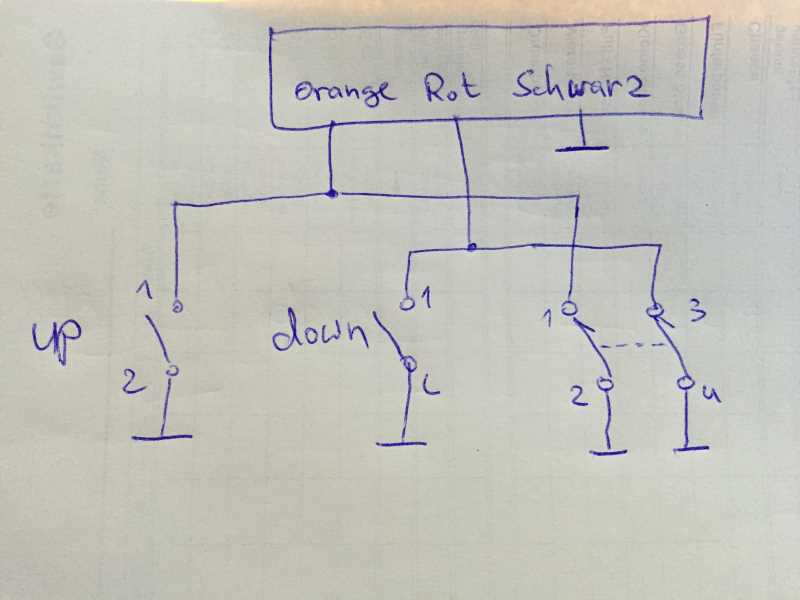

Die Verschaltung mit den Relais wurde von meinem Elektriker zu der ersten Zeichnung ganz oben noch mal angepasst, damit neben "Hochfahren bis Endstellung" und "Herunterfahren bis Endstellung" auch das Stopsignal möglich ist.

[Haegar]

Die Eingezeichneten Relais sind

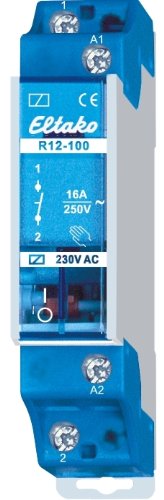

2x Eltako R12-100-230V Elektromechanische Schaltrelais - für die hoch und runter Funktion, eines schließt orange auf schwarz und das andere schließt rot auf schwarz am Velux Funksender.

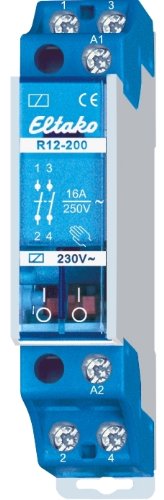

1x Eltako R12-200-230V Elektromechanische Schaltrelais - für die Stop Funktion, indem es orange+rot+schwarz am Velux Funksender kurzschließt.

Die Eltako R12-100 Relais sind heute zur Packstation geliefert worden, damit kann ich gleich schon mal anfangen und das hoch- und runterfahren testen.
Das Eltako R12-200 bekomme ich wahrscheinlich morgen.

Ich musste auch die Logikschaltung in der RWE SmartHome Software noch einmal überarbeiten, da ich von "Signal halten" auf "Impuls Signal" umgestellt habe, damit der Funksender nicht dauerhaft sendet.
Dazu und zur kompletten lösung (wenn sie dann läuft) gibt es von mir natürlich wieder Bilder / Videos.

[koka]

Cool


Gesendet von iPhone mit Tapatalk

[Haegar]

Und dann war alles doch ganz einfach. Was die Dokumentation zum Velux Rollo verschwiegen hatte, ist dass das Rollo doch stoppt, wenn man das Fahrsingnal so lange sendet, wie man das Rollo fahren möchte und dann das Signal beendet: https://youtu.be/0xhI07NbP1M
Das heißt, der ganze Teil mit dem separaten Stoppsignal kann entfallen, und man kann den RWE UP Schalter direkt über Relais auf den Velux Funksender verbinden.
Auch die standard Softwarefunktion reicht dann zur Steuerung des Rollos aus, es ist keine ausgeklügelte Logikschaltung notwendig!
Hier das Ergebnis: https://youtu.be/E8gGnmGYnuU

[Haegar]

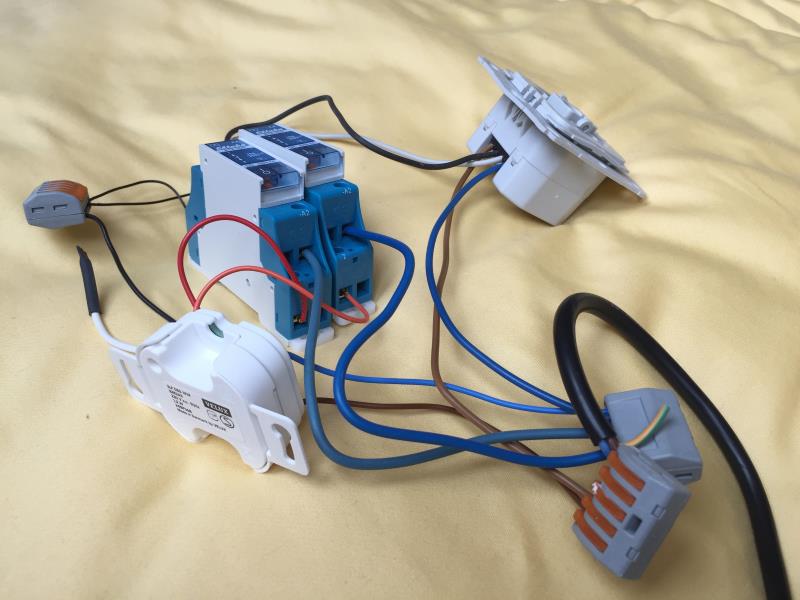

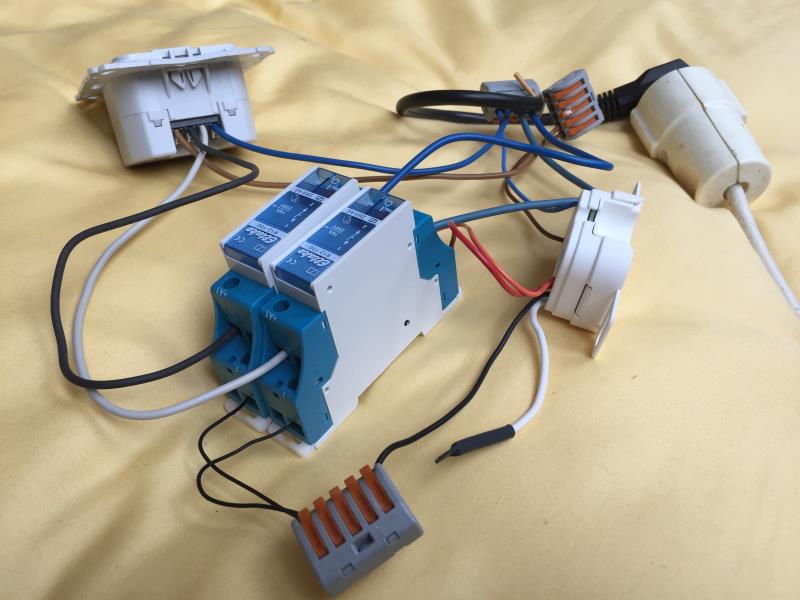

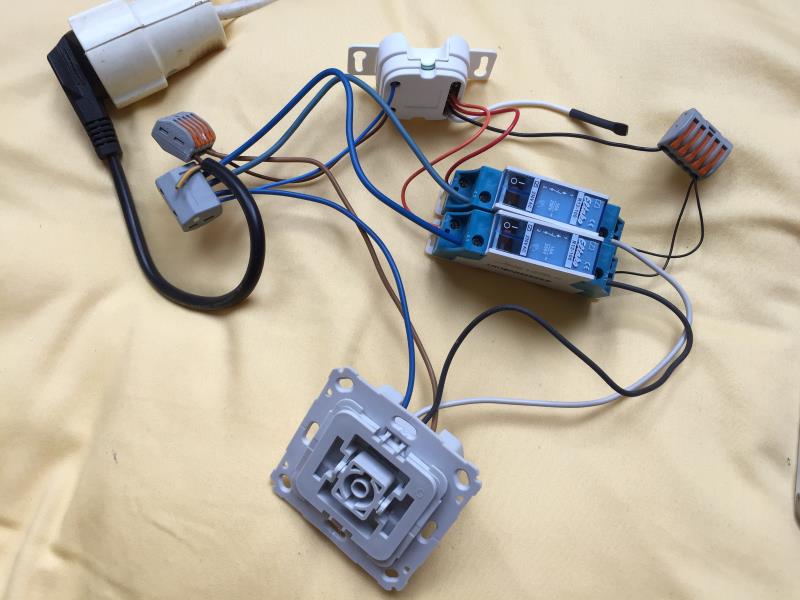

Bauteile:
1x RWE Unterputz Rolladensteuerung - am Netzstrom angeschlossen, Ausgang 1 an einen Eltako auf +A1 und Ausgang 2 auf den anderen Eltako auf +A1
2x Eltako R12-100-230V Elektromechanische Schaltrelais - für die hoch und runter Funktion, eines schließt orange auf 2 zu schwarz auf 1 und das andere schließt rot auf 2 zu schwarz auf 1 vom Velux Funksender kommend. An -A2 wird jeweils der Neutralleiter angeschlossen.
1x Velux KLF 050 WW

Schaltplan:
Gültig ist dann wieder der ganz oben in meinem ersten Post beigefügte Schaltplan.
Ps.: die Digitalausgänge des Velux Funksenders werden auf 3V= betrieben, nicht auf 5V wie in meinem Schaltplan angegeben...

Es gilt immer der Grundsatz: Elektroinstallationen dürfen nur von fachkundigen Personen durchgeführt werden. Ich übernehme keine Garantie und keine Haftung!
