[Offen] SH Unterputz Lichtschalter

[SGK1]

Führt der graue Leiter Dauerphase, oder ist das evtl. die Zuleitung zur Lampe? Die Farbgebung würde es zumindest vermuten lassen. (Grau abklemmen und Spannung gegen Blau messen.)

[H@wk]

An der Lampe kommt braun an. Also wird grau die Dauerphase sein. Werd das aber mal noch prüfen.
Wenn ich grau gegen blau messe, muß da eine Spannung vorhanden sein?

[SGK1]

Ja. Wenn keine Dauerphase anliegt bist du am falschen Schalter in der Wechselschaltung.

[H@wk]

Ok.
Am anderen Schalter bin ich auch schon gewesen. Bild unten angefügt.

Da sind 2 Lichtschalter übereinander. Der andere beleuchtet die nächste Etage.

Hab das auch wieder soweit übernommen. Blau wieder per Wago geholt. Dann den schwarzen und brauen, die in L drinnen sind, per Wago zusammengelegt und beim Innogy in L rein.

Da tat sich rein garnichts. Oder hätte ich ihn vorher mal resetten müssen?

[SGK1]

Messen im abgeklemmten Zustand - alles andere bringt keinen Fortschritt.

[H@wk]

Also die Dauerphase muss immer in L rein.
Muss bei 1 oder 2 Spannung anliegen, wenn ich am anderen Schalter einschalte?
Nach den Farben kann man sich ja irgendwie nicht richten.

Und mit der Stromerkennung hat es nichts zu tun?

[SGK1]

Ja - Dauerphase an L.
Die korrespondierenden Leitungen 1&2 leiten dann je nach Schaltzustand die Phase zum 2. Schalter weiter, welcher sie dann (je nach Schalterstellung) zur Lampe durch schaltet.
Die Stromerkennung wird nur zur Ermittlung AN / AUS für den SHC benutzt.

PS: Das ganze gilt für die klassische Wechselschaltung, nicht für die Sparschaltung. In der Sparschaltung ist der SH-UP-Schalter nicht ohne weiteres einsetzbar. Auch hier gilt messen, messen, messen ...

[H@wk]

Hab mit meinem Elektriker Rücksprache gehalten, wegen der Sparschaltung. Die hat er nicht gemacht.
Vorweg schon einmal, es funktioniert jetzt endlich.

Aber es ist anders geklemmt wie besprochen. Warum auch immer, es geht.
Am 1. Schalter ging es jedenfalls nicht. Dauerphase gemessen, in L rein, trotzdem nichts.

Achso, fast vergessen, weil ich schon wieder aufgeben wollte, habe ich wieder die normalen Schalter verbaut. Und was passiert auf einmal, das gleiche Problem wie mit dem Innogy. Es funktionierte immer nur die Seite, wo man das Licht angemacht hat. Die andere Seite war tot. Man kann es immer auch nicht nachvollziehen, weil man die Leitungen nicht selbst verlegt hat.

Also wieder alles auseinander gerissen. Nun, einfach mal am 1. Schalter experimentiert. Grau ist auf alle Fälle Phase und liegt Strom an. Die beiden braunen haben keine Spannung. Sollte man denken, grau kommt in L.
Komischerweise war dem aber nicht so. Wie man auf dem Bild sehen kann, habe die Phase in A1 gesteckt.
Und siehe da, auf einmal funktioniert es.
Warum, keine Ahnung.




Ich hatte noch einen neuen Innogy Schalter. Den habe ich an Stelle des 2. Schalter verbaut. Siehe Bild. Da konnte im Grunde nichts verkehrt sein.
Funktionierte nun auf Anhieb.





Es lag im Grunde nur an grau im ersten Schalter.
Interessant wäre noch zu wissen, warum es erst geht, als die Phase in A1 steckte.
Es hatte auch keine Auswirkung vom anderen Schalter, in welcher Position er war. Grau immer Spannung, die beiden braunen nichts.

[OldSmarthome]

Ich versuche auch gerade vergeblich, einen UP Lichtschalter anzuschließen.

Vorhanden ist eine Wechselschaltung mit zwei Lichtschalter.
Auf dem Bild sieht man den Schalter, der raus soll. Die Kabel habe ich so übernommen und N(blau) von der Wago Klemme genommen. Laut Elektriker hat das schwarze keine Funktion.

Der Innogy Lichtschalter wird erkannt und kann auch eingebunden werden. Aaaber...

Ist das Licht aus und schalte mit dem Innogy an, funktioniert der andere Schalter nicht mehr. Andersrum genauso. Schalte ich zuerst den anderen an, geht der Innogy nicht mehr.
Woran kann es liegen? Stromerkennung?

Die Lampe hat 3x 4W Led. Also 12W.

Hallo Falke,

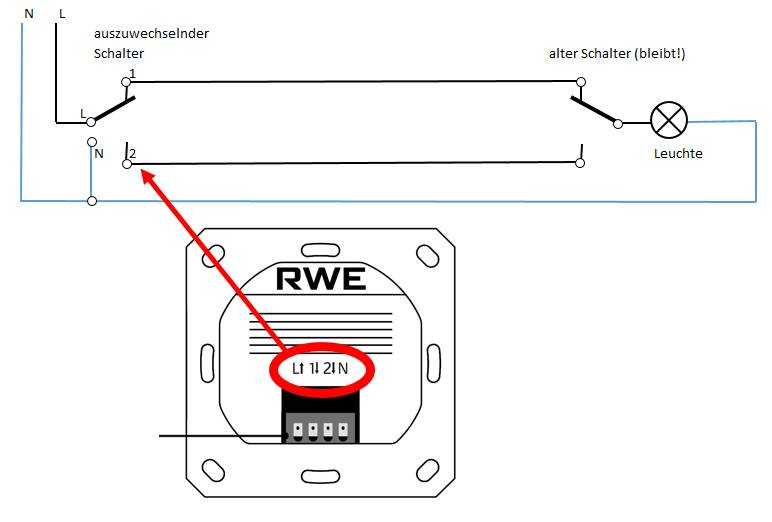

ich habe für Dich einen Schaltplan gezeichnet. Da mußt Du unweigerlich durchsteigen. Beachte, dass jedes Umschalten eines der beiden Schalter eine Änderung an Deiner Leuchte (aus/ein) verursacht. Und zweitens muß zwingend am Smarthome-Schalter sowohl N als auch L angeschlossen sein, neben 1 und 2. Alle vier Anschlüsse müssen bei der Wechselschaltung belegt werden. Mit einem Phasenprüfer kannst Du vor dem Austausch feststellen, um welche Leitungen es sich handelt. Er leuchtet bei Kontakt mit L! Dazu brauchst Du nur (bei ausgeschalteter Sicherung) die beiden alten Schalter aus der Dose ziehen, dass DU mit dem Prüfer an die Kontakte kommst und (dann bei eingeschalteter Sicherung) vorsichtig mit dem Phasenprüfer feststellen, welche Leitungen nun L-Potential haben. Dabei ruhig mal den einen und den anderen Schalter umschalten und wieder prüfen. Wenn Du dann sicher bist, welcher Anschluß wie verwendet wird - im Vergleich mit der Zeichnung, kannst Du in der Schalterdose, in der sowohl L als auch N von der Sicherung ankommen, den neuen Schalter anschließen.
Viel Erfolg!

[H@wk]

Vielen Dank für deine Antwort. Ich habe es ja letzenendes doch hinbekommen. Siehe meine letzte Antwort.
Am Smarthome-Schalter war alles korrekt angeschlossen. Es lag am anderen Wechselschalter.
