UPS und Sparwechselschaltung
|
14-08-2012, 17:02:31
Hallo
kann mir jemand einen Tipp geben, wie ich einen UPS mit einer Sparwechselschaltung verwenden kann? Danke und gruß
14-08-2012, 20:11:55
(14-08-2012, 17:02:31)geoigeek schrieb: ... Du bindest den ISS2 ganz normal mit L , 1 und 2 in Deine Wechselschaltung ein. Dann "nur" noch einen Nulleiter auf N legen und gut. Mac_
Aktueller Bestand:
RWE SmartHome: NULL HomeMatic: jede Menge - muss mal zählen Wie man Fragen richtig stellt!
14-08-2012, 20:34:15
Ja klar, stimmt, Super danke
(14-08-2012, 20:11:55)Mac_ schrieb:(14-08-2012, 17:02:31)geoigeek schrieb: ...
29-12-2012, 22:50:19
Ich bin heute in das gleiche Problem gelaufen.
Könnt ihr noch mal kurz erläutern, was "normal" in diesem Fall heißt? Wenn ich den ISS2 so Schalter angeschlossen ist und zusätzlich noch einen NULL Leiter anschließe, dann funktioniert der ISS2 nur wenn der zweite Schalter in einer Position ist. Sobald ich den zweiten Schalter umschalte, ist der ISS2 anscheinend stromlos. Danke und Gruß Marcus
30-12-2012, 11:56:12
Dann ist der ISS2 quasi am falschen Ende der Wechselschaltung (da wo der Draht zur Lampe geht). Ersetz mal den anderen Wechselschalter (den bei dem der Draht von der Sicherung anliegt), dann sollte es klappen.
Viele Grüße vom Rande des Ruhrgebietes Thomas Sent from my iPhone using Tapatalk
30-12-2012, 17:47:44
Eigentlich ist der ISS2 der erste Schalter der Wechselschaltung.
Aber ich verstehe nicht wie der ISS2 immer eine Phase an der L-Klemme haben kann wenn er der erste Schalter wie hier beschrieben ist: http://de.wikipedia.org/w/index.php?titl...0413151610 Wenn der Schalter1 nach rechts gekippt ist und der Schalter2 nach links gekippt ist, kann doch an der L-Klemme des ISS2 gar keine Phase anliegen!? Muss aber gestehen das ich nur E-Technik Basis wissen haben...  Danke und Gruß Marcus
30-12-2012, 18:16:41
Ich hab mir das jetzt nur kurz angeschaut, aber ich denke, mit der Sparwechselschaltung wird das nichts.
Denkt daran, dass der RWE-Schalter Strom für seine Elektronik braucht. Die Elektronikversorgung ist intern mit der L-Klemme (und natürlich der N-Klemme) verbunden. In der Sparschaltung wird die Elektronik aber zwangsweise mit abgeschaltet - der Schalter ist dann funktrechnisch nicht erreichbar und auch seine Schaltwippe funktioniert nicht. In dem Fall kann man evtl. den zweiten (konventionellen) Schalter schlachten und durch einen RWE-Unterputzsender ersetzen (sieht dann optisch gleich aus). Der RWE-UP-Schalter wird in einer stinknormalen Ausschaltung betrieben und der UP-Sender per Konfiguration so eingebunden, dass die Wechselschaltungsfunktion erzielt wird (total simpel zu realisieren).
Hab das gleiche Problem. Gibt es eine Lösung dafür? Den N Leiter kann ich mir ja noch aus der Steckdose drunter ziehen.
---------------------------------- 1 Basis Station, 8 3-Batterie Thermostate, 6 Up Dimmer, 8 UP Schalter, 3 Fensterschalter, 1 Aussenbewegungsmelder, Netatmo Station mit 2 zusatzmodulen, 2 Zwischenstecker, 6 Rolllädensteuerunge, 3 Philips Hue Leuchten, 2 Philips Hue Iris, 3 Philips Hue LED Schläuche, Logitech Harmony Hub und FB, Bosch Smart Backofen, 1 Amazon Echo, 3 Amazon Dot, Yonomi App, LightBerry HD - Ambillight
21-02-2017, 18:13:56

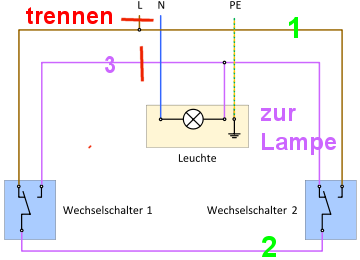

(21-02-2017, 17:36:50)DaveBS schrieb: Hab das gleiche Problem. Gibt es eine Lösung dafür? Den N Leiter kann ich mir ja noch aus der Steckdose drunter ziehen. Ich hätte da eine Idee wenn sich Leitung 1 komplett von L trennen lässt - kommt auf die konkrete Leitungsführung an. Nicht nur N, sondern auch L von der Steckdose holen und damit Wechselschalter 1 versorgen. Leitung 1 von L trennen und zusammen mit Leitung 2 als korrespondierende Leitungen benutzen. Leitung 3 trennen (am Wechselschalter 1 unbenutzt lassen) und als Zuleitung zur Lampe dann den alten rechten Teil der dieser Leitung einsetzen. Versuch macht klug.
Gruß
Michael |
|
|
